Endüstriyel otomasyon dünyasında çalışan güvenliği 🦺 her şeyden önce gelir. Yüksek hızlı makineler, presler, robotlar ve konveyör sistemleri, üretim hızını artırırken iş kazası risklerini de beraberinde getirir. İşte bu noktada ışık perdeleri (light curtains) ve güvenlik röleleri devreye girer.
💡 Işık Perdeleri Nedir?

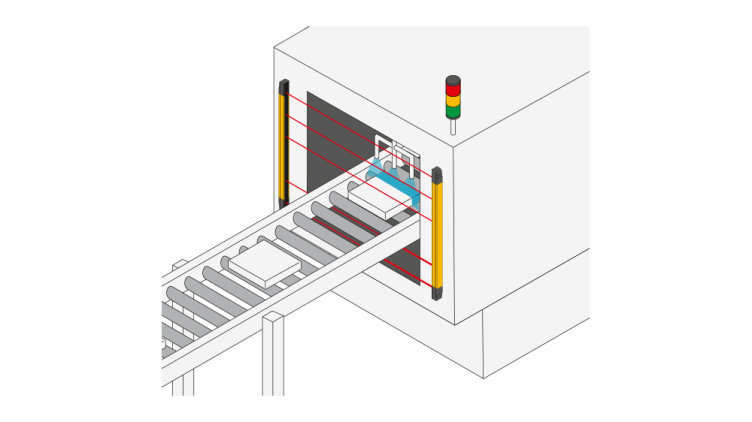

Işık perdeleri, çalışma alanına yerleştirilen kızılötesi ışın dizilerinden oluşan güvenlik sensörleridir.
👉 Özellikleri:
🟦 Verici (emitter) ve 🟥 Alıcı (receiver) ünitelerden oluşur.
Bir kişi ya da cisim ışık demetini kestiğinde sistem hemen algılar.
Makinelerin durması veya güvenli moda geçmesi sağlanır.
✅ Avantajı: Fiziksel bir bariyer kullanmadan çalışanı korur.
✅ Kullanım Alanları: Pres makineleri, paketleme hatları, robot hücreleri, montaj istasyonları.
⚡ Güvenlik Röleleri Neden Önemli?
Işık perdesi tek başına yeterli değildir. Çünkü algılanan sinyalin güvenli şekilde işlenmesi gerekir. Burada devreye güvenlik röleleri girer.
🔐 Güvenlik rölesinin görevleri:
Çift kanal (dual channel) kontrol sağlar.
Işık perdesi sinyalini izler, hata veya manipülasyonu algılar.
Acil durumda makinenin enerjisini keser.
Reset mekanizması ile güvenli yeniden başlatma sağlar.
🏗️ Işık Perdeleri + Güvenlik Rölesi Çalışma Mantığı
🟦 Işık perdesi alanı izler.
👋 Çalışan eli ya da vücudu ışınları kestiğinde → sinyal röleye gider.
⚡ Güvenlik rölesi, motor sürücüsünü veya kontaktörleri devreden çıkarır.
🛑 Makine güvenli şekilde durur.
🔄 Reset butonu ile tekrar çalışma sağlanır.
📏 Standartlar ve Güvenlik Seviyeleri
EN ISO 13849-1 → Makine güvenlik performans seviyeleri (PLr).
IEC 61496 → Elektro-duyarlı koruyucu cihazlar (ışık perdeleri).
Kategori 3 ve 4 güvenlik seviyeleri, insan hayatını riske atan makinelerde tercih edilmelidir.
🎯 Avantajlar
🦺 Çalışanların güvenliğini garanti altına alır.
⚙️ Üretim hızını yavaşlatmadan koruma sağlar.
🛠️ Esnek montaj imkânı.
📊 Bakım kolaylığı (düşük arıza oranı).
🚀 Sonuç
Işık perdeleri ve güvenlik röleleri, endüstriyel makinelerde temassız koruma çözümleri sunarak hem üretim verimliliğini hem de çalışan güvenliğini üst düzeye çıkarır.
✅ Doğru konumlandırılmış bir ışık perdesi
✅ Çift kanallı güvenlik rölesi bağlantısı
✅ Standartlara uygun tasarım
ile çalışanların güvenliği garanti altına alınır.
