Yük hücresi (Load Cell), bir nesnenin üzerine uygulanan kuvvetin, yani yükün ölçülmesini sağlayan bir sensördür. Endüstriyel otomasyon, tartım sistemleri, kalite kontrol ve laboratuvarlarda yaygın olarak kullanılan bu cihazlar, uygulanan kuvveti elektriksel sinyallere dönüştürerek, bu kuvvetin doğru bir şekilde ölçülmesini sağlar.

Yük Hücresinin Çalışma Prensibi:
Yük hücresinin temel çalışma prensibi, bir metalin (çoğunlukla alüminyum veya paslanmaz çelik) uygulanan kuvvet sonucunda deformasyona uğraması ve bu deformasyonun elektriksel sinyale dönüştürülmesidir. Bu dönüşüm genellikle strain gauge (gerilme ölçer) kullanılarak yapılır.
Gerilme Ölçer (Strain Gauge):Yük hücresinin üzerinde bulunan bu özel sensörler, metalin deformasyonu (gerilmesi) sonucunda elektriksel direnç değişikliği üretir. Bu direnç değişikliği, uygulanan kuvvetin büyüklüğüyle doğru orantılıdır.
Sinyal Dönüşümü:Gerilme ölçerlerin ürettiği direnç değişiklikleri, bir köprü devresi (Wheatstone Bridge) kullanılarak ölçülür ve analog elektriksel sinyale dönüştürülür. Bu sinyal daha sonra dijital formata çevrilerek, sayısal veriye dönüştürülür.
Yük Hücresinin Kullanım Alanları:
Yük hücreleri, özellikle doğru ve hassas kuvvet ölçümü gereken uygulamalarda kullanılır. İşte yaygın kullanım alanlarından bazıları:
Endüstriyel Tartım Sistemleri:Yük hücreleri, endüstriyel tartım makinelerinde, tartım makinelerinde, laboratuvar tartıları ve tartım platformlarında kullanılır. Bu makineler, malzemelerin doğru bir şekilde tartılmasını sağlar.
İçerik Dozajlama Sistemleri:Kimya, gıda ve ilaç endüstrilerinde, doğru miktarda malzeme dozajı sağlamak için yük hücreleri kullanılır.
Hidrolik ve Pneumatik Sistemler:Yük hücreleri, hidrolik baskı makineleri ve diğer kuvvet uygulama makinelerinde, uygulanan kuvvetin izlenmesi için kullanılır.
Araç Ağırlık Ölçüm Sistemleri:Yük hücreleri, araçların yükünün ölçülmesi ve tartılması için kullanılır. Örneğin, kamyon ağırlık ölçüm sistemlerinde bu sensörler yaygın olarak bulunur.
Hassas Ölçüm ve Test Sistemleri:Yük hücreleri, ürün testi ve kalite kontrol aşamalarında, ürünlerin dayanıklılık testlerini yapabilmek için kullanılır.
Yük Hücresinin Avantajları:
Yüksek Hassasiyet:Yük hücreleri, yüksek doğrulukla kuvvet ölçümü yapabilir, bu da özellikle endüstriyel üretim ve laboratuvar uygulamalarında kritik öneme sahiptir.
Dayanıklılık ve Uzun Ömür:Modern yük hücreleri, zorlu çalışma koşullarına dayanıklı, uzun ömürlü ve güvenilir cihazlardır. Genellikle paslanmaz çelikten yapılırlar.
Çeşitli Yük Kapasiteleri:Farklı boyut ve kapasitelerde üretilebilen yük hücreleri, çok düşük yüklerden çok yüksek yük değerlerine kadar geniş bir aralıkta ölçüm yapabilirler.
Kompakt Tasarım:Yük hücreleri genellikle küçük ve kompakt bir yapıya sahiptir, bu da onları dar alanlarda kullanılabilir hale getirir.
Çeşitli Uygulama Türlerine Uyumluluk:Farklı tiplerdeki yük hücreleri, farklı uygulama alanlarına uygun şekilde tasarlanabilir: Sıkıştırma, çekme, basınç ölçümü gibi.

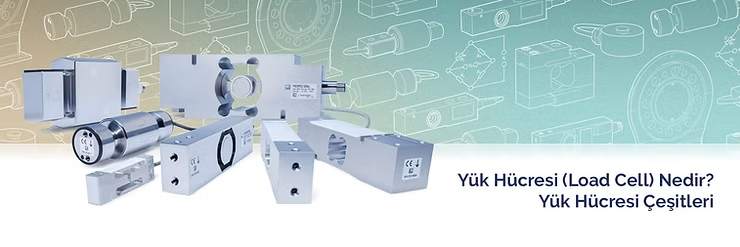

Yük Hücresi Çeşitleri:
Yük hücreleri, kullanım amacına ve ölçüm türüne göre farklı şekillerde sınıflandırılabilir:
Sıkıştırma Tipi Yük Hücreleri:Bu tip yük hücreleri, yalnızca sıkıştırma kuvvetlerini ölçmek için kullanılır. Genellikle ağır yük taşıma ve tartım işlemlerinde tercih edilir.
Çekme Tipi Yük Hücreleri:Çekme kuvvetlerinin ölçülmesinde kullanılan bu hücreler, özellikle hidrolik preslerde ve test makinelerinde kullanılır.
Hibrid Tip Yük Hücreleri:Hem sıkıştırma hem de çekme kuvvetlerini ölçebilen çok fonksiyonlu hücrelerdir.
Dijital Yük Hücreleri:Analog sinyalleri dijital sinyallere dönüştüren, daha hızlı veri iletimi ve daha az hata payı sunan yük hücreleridir.
Sonuç:
Yük hücreleri, doğru kuvvet ölçümü yapan sensörler olarak endüstriyel otomasyon ve üretim süreçlerinde önemli bir rol oynar. Yük hücresinin doğru şekilde çalışabilmesi, yüksek hassasiyetle malzeme işleme, ürün testi ve otomatik kontrol süreçlerinde önemli bir fark yaratır. Bu nedenle, endüstriyel alanlarda kalitenin ve güvenliğin sağlanmasında vazgeçilmez bir bileşendir.
